什么叫SMT?

2018-08-27 浏览:602

  SMT是英文Surface-mount technology的缩写,翻译为表面组装技术,是一种电子装联技术,此技术是将电子元件,如电阻、电容、晶体管、集成电路等等安装到印刷电路板上,并通过钎焊形成电气联结。其使用之元件又被简称为表面安装元件(SMD,surface-mount devices)。和通孔插装技术的最大不同处在于,表面安装技术不需为元件的针脚预留对应的贯穿孔,而表面安装技术的元件尺寸也比通孔插装技术的微小许多。借由应用表面安装技术可以增加整体处理速度,但由于零件的微小化及密度的增加电路板的缺陷风险因而随之提高,所以在任何表面安装技术的电路板制造过程,错误侦测已经变成必要的一环。

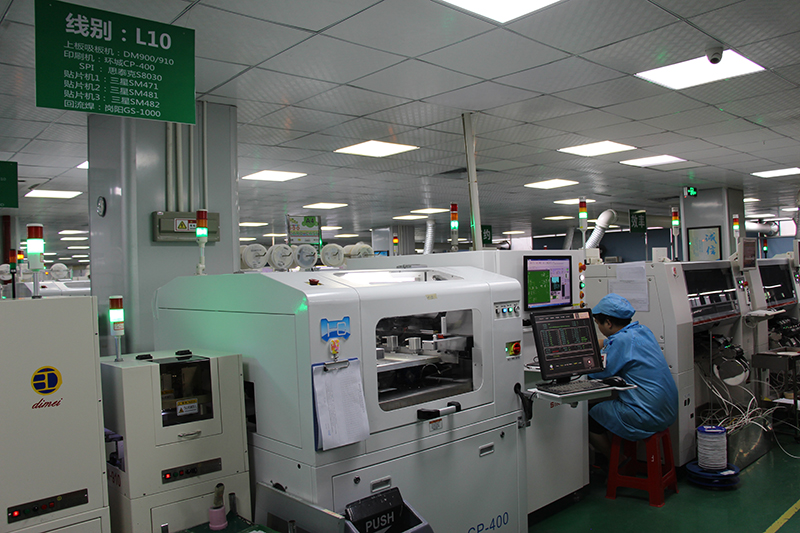

SMT生产车间

  SMT生产流程:

  PCB板—锡膏印刷—锡膏检测—高速贴片—多功能贴片—回流焊炉—自动光学检测—人工目检及维修

  所用到的设备有:

  送板机:将孔的PCB板通过送板机送入锡膏印刷机中。

  锡膏印刷机:PCB板焊盘上印制锡膏。

  锡膏检测仪:检测锡膏印刷是否正确,有无漏印、错印等现象。

  贴片机:将元器件通过机器贴装在指定PCB板位置上的过程。

  回焊炉:通过回焊炉将元件焊接于PCB板上的过程。

  自动光学检查机:主要检查PCB板上各种贴装或者焊接是否错误。

  SMT整个流程基本采用机器自动化生产,人工操作和目检,所需生产人员并不多。
