PCB制板服务

PCB制板服务

可生产1-32层

快速打样 - FPC - HDI - 铜基/铝基板

PCB制板服务

提供PCB中小批量生产,可生产1-32层板,18年的生产经验,服务全球100+多个国家,上万家客户,质量保证!

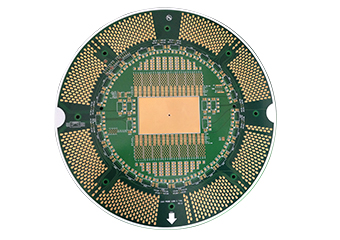

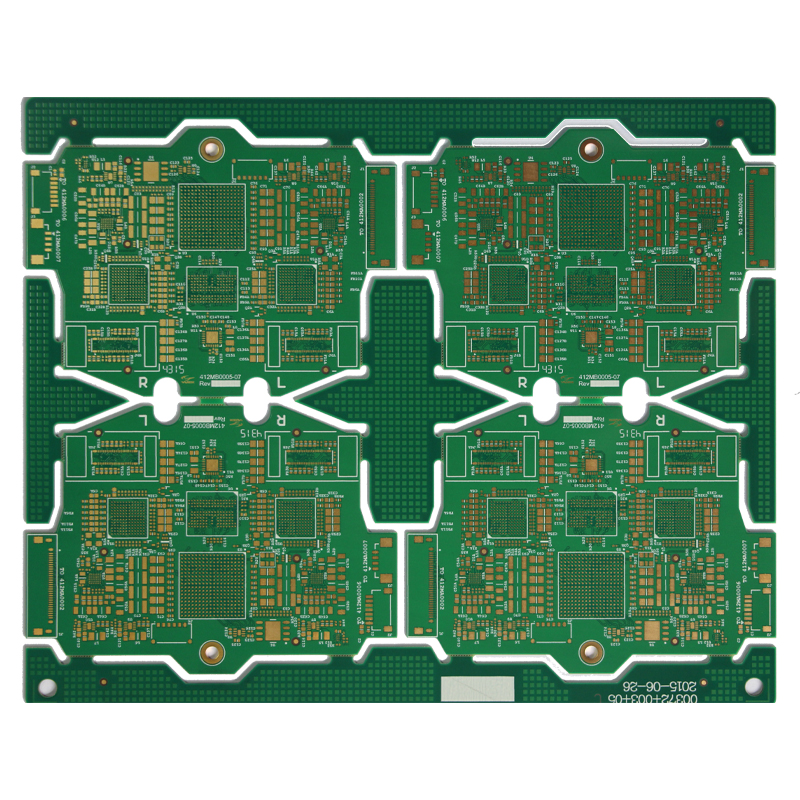

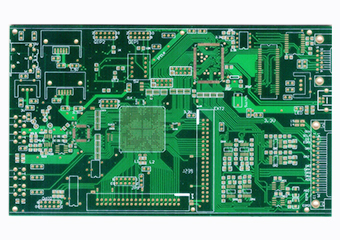

多层PCB

多层PCB

可生产1-32层PCB板
★ 镀金板、OSP板、化银板、化金板、化锡板、喷锡板
★ FR-4、铝基板、纸板、半玻纤(CEM-1)等

点击咨询工程

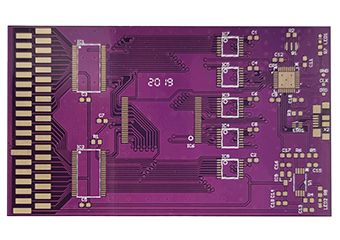

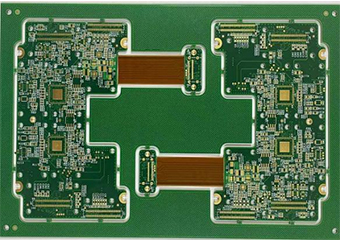

特殊工艺要求

特殊工艺要求

提供PCB特殊工艺定制生产服务
强大的工程团队支持
先进的生产设备满足工艺要求

点击咨询工程

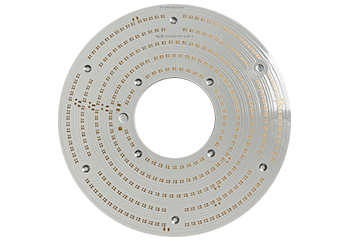

铝基板

铝基板

铝基板/混压铝基板导热系数1-3W
★ 铝板+高导热绝缘材料,高导热性能
★ 最高可做8层混压铝基板

点击咨询工程
铜基板

铜基板

厚铜板/裸铜板导热系数2-3W
★ 热电分离工艺,100%电脑开短路测试
★ 散热性能高,用于散热器,电源等

点击咨询工程

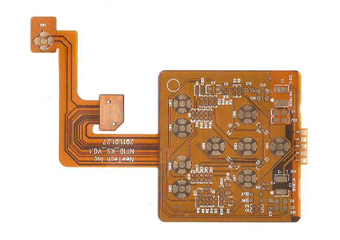

FPC柔性板

FPC柔性板

1~8层压延铜/电解铜
★ 原材料生益,台鸿等品牌质量有保证
★ 可做软硬结合、FPC多层板、排线等

点击咨询工程

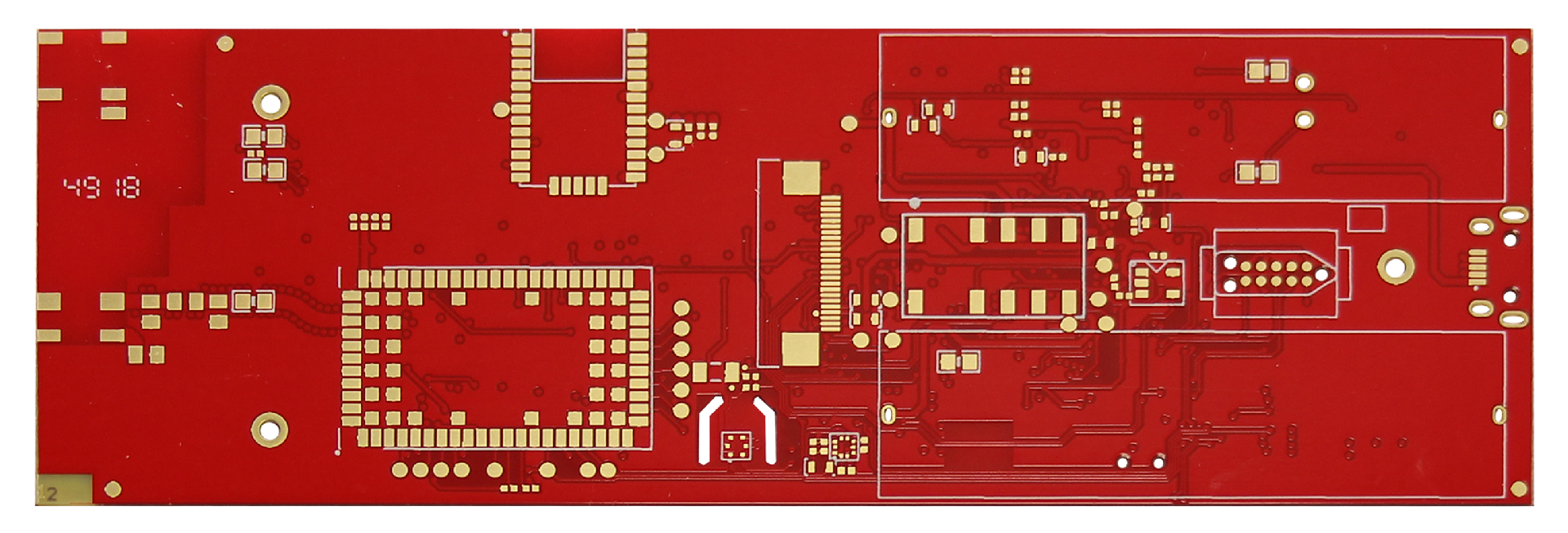

高精密PCB板

高精密PCB板

高精密PCB板
最小线宽线距3/3mil最小过孔0.15mm
★ 可做阻焊桥,过孔塞油工艺
★ 有阻抗要求,电金手指,线路精密等

点击咨询工程
查看PCB工艺能力

PCB生产制程能力

序号

项目

内容

1.

层数

单面/双面/多层(4-20层)

2.

选用材料

普通:FR-4 (中TG 高TG) 、CEM-1 特殊:CEM-3、罗杰斯

3.

表面处理工艺

无铅工艺:无铅喷锡板、沉镍金板、镀金、有机保焊膜板(OSP)

4.

特殊工艺

1.阻抗板(阻抗要求在±10%)

2.高铜厚板(内外层铜厚在3-4  OZ)

3.高TG板/无卤板/无卤高TG板

5.

加工板厚度

成品厚度:0.4-3.2mm

6.

加工尺寸

最大加工尺寸:600MM  X600MM

最小加工尺寸:5MM  X  5MM

7.

最小孔径

成品孔径:0.1mm

8.

最小线宽线距

最小线宽:0.125mm  最小线距:0.125mm(成品要求)

9.

板厚纵横比

1:8  以内

10.

最小孔环

单边最小孔环:0.2mm

11.

外层铜厚

18μm、35μm、70μm、  105μm、140μm

12.

阻焊油膜类型

液态感光阻焊油墨

13.

阻焊油墨颜色

感光系列:绿色、黑色、红色、黄色、白色、兰色、橙色等

哑光系列:绿色、黑色

太阳油墨



14.

外型加工方式

模冲、CNC

15.

公差

线宽±10%  、孔径+3Mil、外形加工±0.15MM(特殊工艺另定)

16.

镀层厚度

1.喷锡板:铜厚18-25um、锡厚5-40um

2.沉金板:镍厚2.5-5μm、金厚0.05-0.1μm

3.OSP板:膜厚0.2-0.5um

17.

翘曲度

≤0.75%
