PCB板有点像层蛋糕或烤宽面条 - 有不同材料的交替层，它们用热和粘合剂层压在一起，使得结果是单个物体。
FR4基材
基材或基材通常是玻璃纤维。从历史上看，这种玻璃纤维最常见的标志是“FR4”。这种坚固的核心使PCB电路板具有刚性和厚度。还有灵活的PCB板建立在柔性高温塑料上。

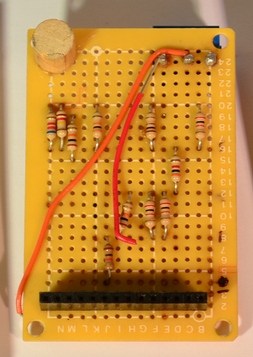

更便宜的PCB电路板和穿孔板(如上所示)将使用其他材料制成，例如环氧树脂或酚醛树脂，它们缺乏FR4的耐久性但价格便宜得多。当你焊接它时，你会知道你正在使用这种类型的PCB板 -
它们具有非常难闻的难闻气味。这些类型的基板通常也存在于低端消费电子产品中。酚醛树脂具有较低的热分解温度，当烙铁在板上保持太长时，会导致它们分层，冒烟和烧焦。
铜
下一层是薄铜箔，用热和粘合剂层压到板上。在普通的双面PCB电路板上，铜被施加到基板的两侧。在较低成本的电子设备中，PCB电路板可能仅在一侧具有铜。当我们提到双面或双层电路板时，我们指的是烤宽面条中的铜层数。这可以是1层或多达16层或更多层。

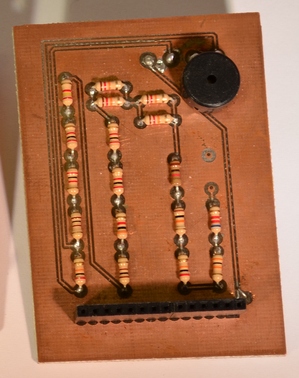

PCB板外露铜，无焊接掩模或丝网印刷。
铜厚度可以变化，并且以重量为单位，以盎司/平方英尺为单位。绝大多数PCB每平方英尺有1盎司铜，但一些处理非常高功率的PCB板可能使用2或3盎司铜。每平方盎司转换为约35微米或1.4千分之一英寸厚的铜。
阻焊
铜箔顶部的层称为阻焊层。该层使PCB电路板呈绿色(或者，以SparkFun，红色)。它覆盖在铜层上，使铜迹线与其他金属，焊料或导电位的意外接触绝缘。该层有助于用户焊接到正确的位置并防止焊料跳线。

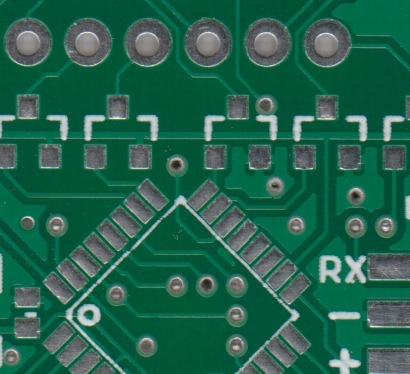

在下面的示例中，绿色焊接掩模应用于PCB板的大部分，覆盖小的迹线，但留下银环和SMD焊盘暴露，以便它们可以焊接到。
焊料掩模最常见的是绿色，但几乎任何颜色都是可能的。
丝印

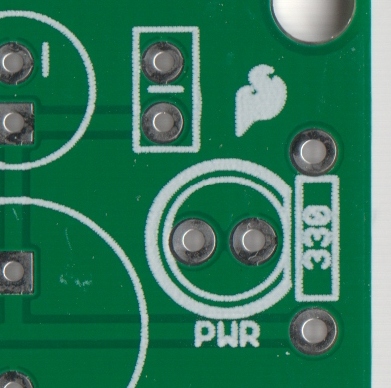

将白色丝网层施加在焊接掩模层的顶部上。丝网印刷在PCB电路板上添加了字母，数字和符号，便于组装和指示人类更好地理解电路板。我们经常使用丝网标签来指示每个引脚或LED的功能。
丝网印刷最常见的是白色，但可以使用任何油墨颜色。黑色，灰色，红色，甚至黄色丝网印刷颜色广泛可用; 然而，在单个板上看到多种颜色并不常见。
以上几位PCB电路板的大致组成成分，很多电路板贵就贵在工艺上，还有就是材料选择上。
