PCB生产中飞针测试适用范围及介绍
飞针测试机利用4，6或8支探针对PCB电路板进行高压绝缘和低阻值导通测试(测试线路的开路和短路)而不需要做测试治具，适合测试小批量样板。一般采用“真值比较定位法”，能对测试过程和故障点进行实时监控，保证测试的准确性。

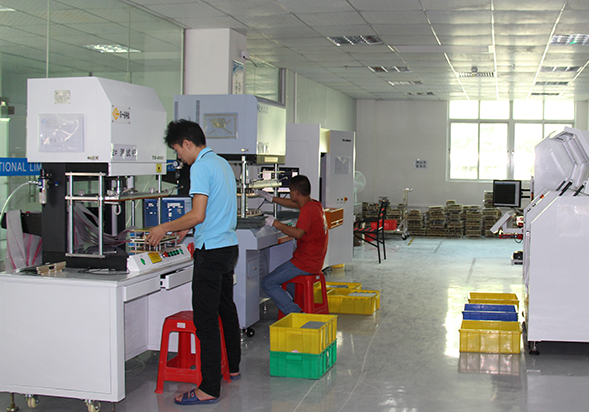

分针测试
飞针机测试的大致工序：
在飞针工作站读取资料→转换飞针测试机测试档案后，生产首件→收集电容值及电阻值数据→开始生产
优点：
1.测试密度高，最小Pitch可达0.05mm甚至更小
2.无夹具成本
3.更适合用于打样
4.打样成本较低
缺点：
1.测试针折损率高
2.测试速度相对慢
3.耐压无法测试,高层次高密度板测试有较大风险
4.不适合批量测试
5.测试准确率不及测试架
6.返单需要再次收费
PCB电路板生产中使用测试架测试适用范围及介绍
测试架测试法是PCB行业中普遍应用的PCB电路板测试方式之一，依靠测试架(即夹具)，用于测试PCB不同网络走线间是否存在短路、PCB同一网络到各PAD是否开路、过孔是否开路，还可进行绝缘强度测试、阻抗测试。其显著特点是测试速度及准确率极高。
一般来说，测试架测试合格的成品板，即表示品质达标。

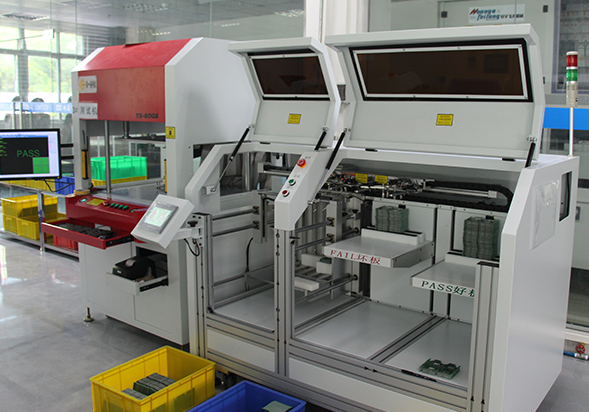

测试架
测试架测试大致工序：
测试架上机→使用铝片模拟全短路测试→用导电胶片模拟全开路测试→取良品板学习测试→确保测试架探针(即回路)无异常→上料生产
优点：
1.测试准确率高
2.测试速度快，适合批量测试
2 批量测试，只需一个测试架，成本更低
3 一次性收费，返单不另收费
缺点：
1.首次制作测试架需要付费，各厂价格均有不同
2.不适用于打样的测试
总的来说，飞针测试更适合小批量，测试架测试适用于大批量电路板生产的测试。价格上测试架的价格更贵一些，每个厂家收取的价格不一，PCB电路板生产建议全测，使用测试架，更能保证品质!
